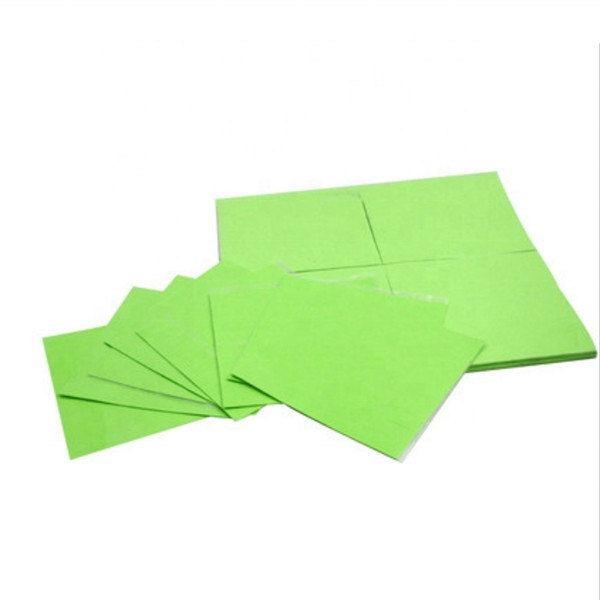

Almofada condutiva sem silicone de alta temperatura para laptop
Excelente Alta Viscosidade Elástica
Mão de obra rigorosa, o produto é limpo e arrumado como um todo, sem espuma ou cola transbordante, e pode ser cortado e processado à vontade, o que pode preencher bem a lacuna e dissipar o calor após uma colagem
Absorção de choque suave
Filme de silicone forte flexibilidade, macio e compressível, bom desempenho de absorção de choque de boa plasticidade, pode ser cortado em qualquer tamanho.
Modo de aplicação
1. Preencha entre a placa de circuito e a pastilha térmica
2. Preencher entre IC e slug térmica ou o invólucro do produto
3. Preencha entre o IC e o material de dissipação de calor (como blindagem metálica)
Aplicação do produto
Almofada sem silicone térmica é amplamente utilizada para todos os tipos de fonte de alta potência, laptop, luz LED, smartphone, bateria de energia, indústria eletrônica e assim por diante.
Formulário de parâmetro físico
|
Item de teste
|
Método de teste
|
Unidade
|
Valor CP200
|
|
Cor
|
Visual |
|
Vermelho |
|
Grossura
|
ASTM D374 |
milímetros |
0,15~20 |
|
Gravidade Específica
|
ASTM D792 |
g/cc |
2,4±0,1 |
|
Dureza
|
ASTM D2240 |
Costa C |
25±5 |
|
Resistência à tracção
|
ASTM D412 |
(pa) |
5,7*108 |
|
Compressibilidade
|
ASTM D412 |
% |
30 |
|
Faixa de temperatura
|
EN344 |
℃ |
-40~+150 |
|
Resistividade volumétrica
|
ASTM D257 |
Ω-CM |
1,0*10^11 |
|
Queda de tensão
|
ASTM D149 |
KV/mm |
4 |
|
Classificação de chama
|
UL-94 |
|
V-0 |
|
Condutividade térmica
|
ASTM D5470 |
w/mk |
2.0 |
Detalhes do produto
Perguntas frequentes
P1: Qual método de teste de condutividade térmica foi usado para atingir os valores fornecidos nas folhas de dados?
A1: É utilizado um dispositivo de teste que atende às especificações descritas
em DRL-III.
Q2: O GAP PAD é oferecido com um adesivo?
A2: Atualmente, todos os materiais GAP PAD têm aderência inerente.
Q3: O adesivo é reutilizável?
R3: Dependendo da superfície a ser aplicada, se houver cuidado, o pad pode ser reutilizado.Cuidados especiais devem ser tomados. Ao remover
a almofada de alumínio ou superfícies anodizadas para evitar rasgos ou delaminação.
Q4: O que significa “aderência natural”?
A4: A característica da própria borracha é o tack inerente natural, com adição de um adesivo.Como com adesivo
produtos, as superfícies com tack natural podem ajudar no processo de montagem para segurar temporariamente a almofada no lugar enquanto o
aplicativo está sendo montado.Ao contrário dos produtos com adesivo, a aderência inerente não tem penalidade térmica, pois a borracha
em si tem a aderência.A força da aderência varia de um produto GAP PAD para outro.
Q5: O GAP PAD com tack natural pode ser reposicionado?
R5: Dependendo do material em que o pad é aplicado, na maioria dos casos eles são reposicionáveis.Deve-se ter cuidado quando
removendo a almofada de alumínio ou superfícies anodizadas para evitar rasgar ou delaminar a almofada.O lado com aderência natural é
sempre mais fácil de reposicionar do que um lado adesivo.
Q6: O GAP PAD pode ser retrabalhado?
R6: Dependendo da aplicação e da almofada usada, o GAP PAD foi retrabalhado no passado.Alguns de nossos clientes são
atualmente usando o mesmo pad para remontar seus aplicativos após processos de burn-in e após reparos de campo.No entanto, isso
fica a cargo do engenheiro de projeto decidir se o GAP PAD resistirá ou não à reutilização.
Q7: O calor tornará o material mais macio?
A7: De -40°C a 200°C, não há variação significativa na dureza dos materiais de silicone GAP PAD e preenchimentos de lacunas.
Q8: Qual é o prazo de validade do GAP PAD?
R8: O prazo de validade da maioria dos materiais GAP PAD é de dez (10) anos após a data de fabricação.Para GAP PAD com adesivo, a prateleira
a vida útil é de dois (2) anos a partir da data de fabricação.Após essas datas, a aderência inerente e as propriedades adesivas devem ser
recaracterizado.A estabilidade de longo prazo do material GAP PAD não é o limitador da vida útil;está relacionado com a adesão ou
“age up” do GAP PAD para o liner.Ou, no caso de um GAP PAD com adesivo, o prazo de validade é determinado pela forma como o adesivo
envelhece até o forro removível.
Q9: Como é realizado o teste de extração?
A9: O método de teste utilizado é o Método de Extração Soxhlet;
Q10: Qual é a tolerância de espessura de suas almofadas?
A10: A tolerância de espessura é de ±0,2 mm em materiais.
Q11: Quais são os limites superiores de temperatura de processamento para o GAP PAD e por quanto tempo o GAP PAD pode ser exposto a eles?
A11: GAP PAD em geral pode ser exposto a temperaturas temporárias de processamento de 120°C. Base de tempo na espessura do GAP PAD, linha de montagem
14 metros de comprimento, tempo de cerca de 10-15 minutos.
Q12: O GAP PAD isola eletricamente?
R12: Sim, todos os materiais GAP PAD são eletricamente isolantes.No entanto, tenha em mente que o GAP PAD foi projetado para preencher lacunas e é
não recomendado para aplicações em que é exercida alta pressão de montagem no GAP PAD.
Q13: Por que as características de “wet out”, “conformidade” ou “conformidade” do GAP PAD são importantes?
A13: Quanto melhor um GAP PAD for mais suave, “molhará” ou se ajustará a uma superfície áspera ou escalonada, dando menos resistência interfacial
causada por vazios de ar e lacunas de ar.Os materiais GAP PAD são conformáveis ou complacentes, pois aderem muito bem à superfície.O GAP
Os materiais PAD podem agir de forma semelhante a uma “ventosa” na superfície.
Isso leva a uma menor resistência térmica geral da almofada entre as duas interfaces.
Q14: O material libera alguma coisa (por exemplo, extraíveis, desgaseificação)?
A14: Silicone GAP PAD e Gap Fillers, como todos os materiais de silicone macio, podem extrair silicone de baixo peso molecular. Observe também que
GAP PAD e Gap Filler têm alguns dos valores de extração mais baixos para produtos de preenchimento de lacunas à base de silicone no mercado e se
sua aplicação requer o mínimo de silicone, consulte nossa linha de materiais sem silicone.O Livro Branco sobre GAP PAD Classe S e
informações sobre nossos materiais sem silicone estão disponíveis em nosso site.
